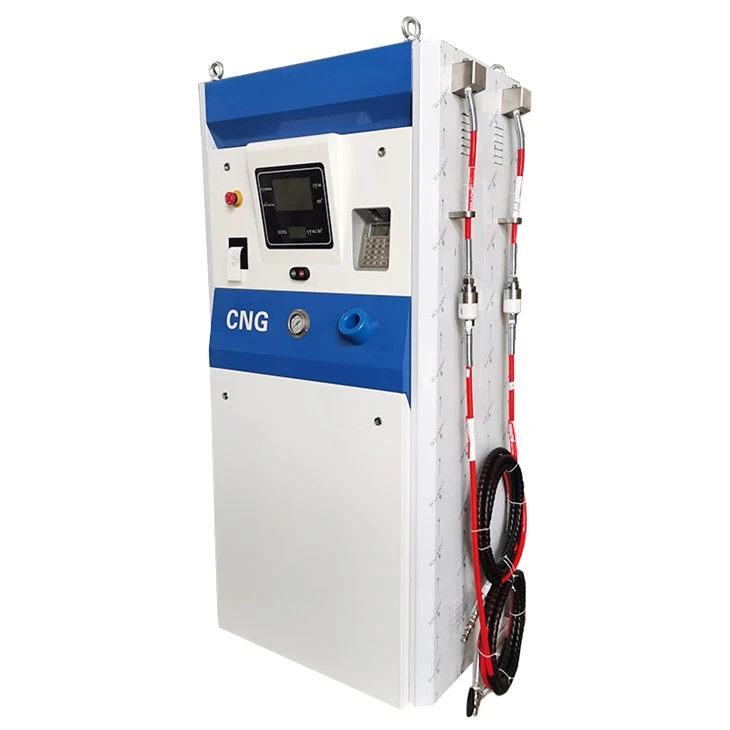

সিএনজি ডিসপেনসার

সিএনজি ডিসপেনসার
বিস্তারিত:
কম্প্রেসড ন্যাচারাল গ্যাস (সিএনজি) ডিসপেনসার হল টার্মিনাল ফুয়েল-ডেলিভারি সিস্টেম যা রিফুয়েলিং স্টেশনে নিরাপদে মিটার এবং উচ্চ চাপযুক্ত প্রাকৃতিক গ্যাস (সাধারণত 200 থেকে 250 বারে) স্থানান্তর করতে ব্যবহৃত হয়।
অনুসন্ধান পাঠান
বিবরণ
অনুসন্ধান পাঠান

ওভারভিউ



কম্প্রেসড ন্যাচারাল গ্যাস (সিএনজি) ডিসপেনসার হল টার্মিনাল ফুয়েল-ডেলিভারি সিস্টেম যা রিফুয়েলিং স্টেশনে নিরাপদে মিটার এবং উচ্চ চাপযুক্ত প্রাকৃতিক গ্যাস (সাধারণত 200 থেকে 250 বারে) স্থানান্তর করতে ব্যবহৃত হয়।



প্রযুক্তিগত বিশেষ উল্লেখ



শ্রেণী

কী স্পেসিফিকেশন

প্রেসার রেটিং

সর্বোচ্চ অপারেটিং চাপ: 250 বার (3,625 psi) নকশা নিরাপত্তা চাপ: 350 বার

প্রবাহ ক্ষমতা

2-75 কেজি/মিনিট ডুয়াল-নলি একযোগে জ্বালানি

মিটারিং সঠিকতা

এমারসন মাইক্রো মোশন কোরিওলিস মিটার±0.5% হেফাজত স্থানান্তর নির্ভুলতা

ভরাট দক্ষতা

2-পর্যায় / 3-পর্যায় সিকোয়েন্সিং ভালভ 98% পর্যন্ত সিলিন্ডার পূরণ দক্ষতা

অগ্রভাগ স্ট্যান্ডার্ড

NGV1/NGV2 সামঞ্জস্যপূর্ণ

নিরাপত্তা সুরক্ষা

ব্রেকঅ্যাওয়ে কাপলিংকে 3,000 সাইকেল রেট করা হয়েছে

অপারেটিং তাপমাত্রা

-40 ডিগ্রি থেকে +60 ডিগ্রি

নিয়ন্ত্রণ কৌশল

ক্যাসকেড স্টোরেজ অপ্টিমাইজ করা মাল্টি-স্টেজ ভালভ লজিক

ডিসপ্লে সিস্টেম

কম তাপমাত্রার অপারেশনের জন্য উত্তপ্ত LCD-



অ্যাপ্লিকেশন এবং ইন্টিগ্রেশন

product-1-1

ফ্লিট রিফুয়েলিং:ট্রানজিট নেটওয়ার্ক (50+টি বাস) রাতারাতি অনুক্রমিক ভরাটের জন্য কনফিগার করা হয়েছে, স্টেশন বৈদ্যুতিক গ্রিড ওভারলোডিং রোধ করতে সর্বোচ্চ প্রবাহ পরিচালনা করা।



পাবলিক খুচরা স্টেশন:দ্বৈত-পার্শ্বযুক্ত স্বাধীন বিলিং ইন্টারফেসগুলি উচ্চ-ট্রাফিক হাইওয়ে স্টেশনগুলিতে গাড়ির থ্রুপুটকে সর্বাধিক করতে একযোগে রিফুয়েলিংয়ের অনুমতি দেয়৷



ভার্চুয়াল পাইপলাইন টার্মিনাল:স্টেশন ডিক্যান্টিংয়ের সময় উচ্চ-ভলিউম গ্যাস ট্রান্সফারের জন্য প্রকৌশলী-, ইনলেট চাপ কমতেও স্থিতিশীল প্রবাহ হার বজায় রাখে।



স্টেশন বিতরণ:বাহ্যিক নিয়ন্ত্রণ ভালভ ছাড়াই উচ্চ-চাপের সংকোচকারী আউটপুটগুলির সাথে সরাসরি সংযোগ করে, পাইপিং সংযোগ এবং ফুটো ঝুঁকি হ্রাস করে।



শিল্প ফ্লিট হাব:Modbus RTU/TCP এর মাধ্যমে প্রোটোকল 8টি রিমোট ডিসপেন্সিং লেন পর্যন্ত সরাসরি স্টেশন SCADA সিস্টেমের সাথে লিঙ্ক করে।



ইনস্টলেশন সমর্থন



পদচিহ্ন

850mm x 500mm x 2100mm এর কমপ্যাক্ট মাত্রা, সরু কংক্রিট দ্বীপে ইনস্টলেশনের জন্য অপ্টিমাইজ করা হয়েছে।

01

স্ট্রাকচারাল অ্যাঙ্করিং

ন্যূনতম 200 মিমি রিইনফোর্সড কংক্রিট ফাউন্ডেশনে এমবেড করা 4x M20 উচ্চ-টেনসিল কার্বন স্টিল অ্যাঙ্কর বোল্টের মাধ্যমে সুরক্ষিত।

02

গ্যাস ইনলেট সংযোগ

উচ্চ-, মাঝারি-, এবং নিম্ন-চাপের ব্যাঙ্ক ইন্টিগ্রেশনের জন্য ট্রিপল (3-লাইন) 1/2" সোয়াগেলোক কম্প্রেশন টিউব ফিটিংগুলির সাথে কনফিগার করা হয়েছে৷

03

বায়ুসংক্রান্ত সরবরাহ

-40 ডিগ্রির নিচে চাপ শিশির বিন্দু সহ 6 থেকে 8 বারে পরিষ্কার, শুষ্ক, যন্ত্র-গ্রেডের বাতাস প্রয়োজন।

04

সিভিল ক্লিয়ারেন্স

স্থানীয় নিয়ন্ত্রক অনুমোদনের জন্য উচ্চ-ভোল্টেজ সুইচগিয়ার এবং ক্লাস I বিপজ্জনক এলাকা থেকে বাধ্যতামূলক 3-মিটার নিরাপত্তা ব্যাসার্ধ মেনে চলে।

05



মান নিয়ন্ত্রণ



সমস্ত চাপ-বহনকারী ম্যানিফোল্ডগুলি হাইড্রো-1.5x ডিজাইন চাপে (525 বার) সর্বনিম্ন 30 মিনিটের জন্য পরীক্ষা করা হয়।


সমস্ত জয়েন্ট জুড়ে শূন্য-লিকেজ যাচাই করতে 350 বারে ভর স্পেকট্রোমিটার হিলিয়াম লিক পরীক্ষা করা হয়।


ইলেকট্রনিক সাব-অ্যাসেম্বলি এবং পিএলসি ইউনিটগুলি চূড়ান্ত FAT এর আগে 50 ডিগ্রিতে 72-ঘন্টা একটানা তাপীয় পরীক্ষার মধ্য দিয়ে যায়।


স্বতন্ত্র ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্টিং (FAT) লগগুলিতে ভর ফ্লো মিটার ক্রমাঙ্কন শংসাপত্র অন্তর্ভুক্ত থাকে। তৃতীয়-পক্ষ পরিদর্শন (SGS/TÜV) অনুরোধের ভিত্তিতে উপলব্ধ৷


সমস্ত চাপ পাইপিং ASME সেকশন IX এবং EN ISO 9606-1 এর অধীনে প্রত্যয়িত প্রযুক্তিবিদদের দ্বারা ঝালাই করা হয়।



বাণিজ্যিক শর্তাবলী

01/

MOQ এবং কাস্টমাইজেশন:ন্যূনতম অর্ডারের পরিমাণ (MOQ) হল 2 ইউনিট। 5 ইউনিটের উপরে অর্ডারের জন্য কাস্টম-ব্র্যান্ডেড কেসিং এবং রঙের বিকল্পগুলি উপলব্ধ৷

02/

লিড টাইম এবং ইনকোটার্ম:উৎপাদন লিড সময় 45 ক্যালেন্ডার দিন. উপলব্ধ ডেলিভারি শর্তাবলী: EXW, FCA, এবং CFR।

03/

পেমেন্ট শর্তাবলী:অঙ্কন অনুমোদনের বিপরীতে T/T এর মাধ্যমে 30% ডাউন পেমেন্ট; প্রেরণের আগে সফলভাবে FAT সম্পূর্ণ হলে 70% ব্যালেন্স প্রদেয়।

04/

রপ্তানি প্যাকেজিং:ভ্যাকুয়াম-সিল করা আর্দ্রতা-আইএসপিএমের ভিতরে প্যাক করা বাধা মোড়ক-15টি তাপ-চিকিত্সা করা কাঠের ক্রেট সমুদ্রের মাল পরিবহনের জন্য উপযুক্ত।

05/

ওয়ারেন্টি:বাণিজ্যিক কমিশনিং থেকে 12 মাস বা বিল অফ লেডিং (B/L) তারিখ থেকে 18 মাস, যেটি প্রথমে ঘটবে।

06/

ডকুমেন্টেশন:চালানের সম্পূর্ণ ইংরেজি অপারেশন ম্যানুয়াল, P&ID স্কিম্যাটিক্স, এবং বৈদ্যুতিক সার্কিট ডায়াগ্রাম অন্তর্ভুক্ত।



সম্মতি এবং নিরাপত্তা নিয়ন্ত্রণ



ইউরোপীয় সার্টিফিকেশন:ATEX নির্দেশিকা 2014/34/EU (জোন 1 Ex de ib IIB T4 Gb) থেকে প্রত্যয়িত। টাইপ-পরীক্ষার সার্টিফিকেট শিপিং নথির সাথে প্রদান করা হয়।



উত্তর আমেরিকার সার্টিফিকেশন:ক্লাস I, বিভাগ 1, গ্রুপ ডি অবস্থানগুলির জন্য NFPA 52 এবং NFPA 70 (NEC ধারা 500) মেনে চলে।



কারখানা সার্টিফিকেশন:ISO 9001:2015, ISO 14001, এবং ISO 45001-এ প্রত্যয়িত সুবিধাগুলিতে তৈরি।



অতিরিক্ত চাপ সুরক্ষা:দুটি স্বাধীন যান্ত্রিক নিরাপত্তা ত্রাণ ভালভ (PRVs) একটি 350 বারের নামমাত্র সিস্টেমের জন্য 375 বারে সক্রিয় হতে সেট, একটি ডেডিকেটেড ভেন্ট লাইনে রুট করা হয়েছে।



জরুরী শাটডাউন (ESD):রিমোট কন্ট্রোল রুম ইন্টিগ্রেশনের জন্য প্রাক-তারযুক্ত টার্মিনাল ব্লক সহ স্থানীয় ডুয়াল-প্যানেল ESD বোতাম।



শারীরিক বিচ্ছিন্নতা:অভ্যন্তরীণ ইস্পাত ফায়ারওয়ালগুলি উচ্চ-চাপের গ্যাস পাইপিংকে প্রাক্তন-ডি বিস্ফোরণ-প্রুফ ইলেকট্রনিক ডিসপ্লে ঘের থেকে আলাদা করে৷



FAQ



প্রশ্ন: একটি বড় ওভারহল করার আগে ডিসপেনসারটি কতটি অবিচ্ছিন্ন অপারেটিং চক্রের জন্য ডিজাইন করা হয়েছে?

উত্তর: মূল হাইড্রোলিক এবং মিটারিং সিস্টেমটি সম্পূর্ণ সংস্কারের প্রয়োজনের আগে প্রায় 1.2-1.5 মিলিয়ন জ্বালানী চক্রের জন্য ইঞ্জিনিয়ার করা হয়েছে। সাধারণ ফ্লিট ব্যবহারের অধীনে, এটি প্রায় 6-8 বছরের অপারেশনের সাথে মিলে যায়।

প্রশ্ন: দীর্ঘমেয়াদী অপারেশনের পর প্রত্যাশিত বাস্তব-বিশ্ব নির্ভুলতা প্রবাহ কি?

উত্তর: প্রায় 24 মাস একটানা পরিষেবার পর, ফিল্ড ক্রমাঙ্কন ডেটা সাধারণত প্রাথমিক কমিশনিং স্তর থেকে ±0.15-0.25% এর মধ্যে একটি প্রবাহ দেখায়। এটি মিটার অপসারণ না করে পর্যায়ক্রমিক -স্টেশন পুনঃক্রমিককরণের মাধ্যমে বজায় রাখা হয়।

প্রশ্ন: একটি স্ট্যান্ডার্ড ফ্লিট স্টেশনে প্রতি বছর গড় অপরিকল্পিত ডাউনটাইম কত?

উত্তর: মাল্টি-লেন ফ্লিট অ্যাপ্লিকেশনগুলিতে, অপরিকল্পিত ডাউনটাইম সাধারণত বার্ষিক অপারেটিং ঘন্টার 1.5% এর নিচে থাকে। বেশিরভাগ বাধা বাহ্যিক গ্যাস সরবরাহ বা যোগাযোগ ব্যবস্থার সাথে সম্পর্কিত। প্রতিরোধমূলক রক্ষণাবেক্ষণ এই ঘটনাগুলি উল্লেখযোগ্যভাবে হ্রাস করে।

প্রশ্ন: সিস্টেমে কি ধরনের ডায়াগনস্টিক এবং মনিটরিং ক্ষমতা তৈরি করা হয়েছে?

উত্তর: ডিসপেনসারটি 5 বছর পর্যন্ত সংরক্ষিত ইভেন্ট লগিং সহ অবিচ্ছিন্ন দূরবর্তী ডায়াগনস্টিকগুলিকে সমর্থন করে। ফল্ট কোডগুলি ভবিষ্যদ্বাণীমূলক, কর্মক্ষম এবং সুরক্ষা স্তরগুলিতে শ্রেণীবদ্ধ করা হয়।

প্রশ্ন: ভালভ এবং পায়ের পাতার মোজাবিশেষ মত মূল উপাদানের সাধারণ সেবা জীবন কি?

উ: উচ্চ-চাপের ভালভগুলি সাধারণত 5-7 বছরের পরিষেবার জন্য সাধারণ ফ্লিট ডিউটি ​​চক্রের অধীনে রেট করা হয়। থ্রুপুট তীব্রতার উপর নির্ভর করে প্রতি 18-24 মাসে প্রতিস্থাপনের জন্য নমনীয় পায়ের পাতার মোজাবিশেষ সমাবেশের সুপারিশ করা হয়।

প্রশ্ন: ব্যর্থতার পরে কত দ্রুত গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ সরবরাহ করা যেতে পারে?

উত্তর: স্ট্যান্ডার্ড কনফিগারেশনের জন্য, সেন্সর, ভালভ এবং কন্ট্রোলারের মতো গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ সাধারণত 48-72 ঘন্টার মধ্যে পাঠানো হয়। আঞ্চলিক ইনভেনটরি হাবগুলি উচ্চ-অগ্রাধিকার অ্যাকাউন্টগুলির জন্য ডেলিভারি সময়কে 24 ঘন্টার কম করতে পারে৷ কাস্টম অংশগুলির জন্য 7-10 দিন পর্যন্ত প্রয়োজন হতে পারে।

প্রশ্ন: কোন পরিবেশগত অবস্থা দীর্ঘ-নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে?

উত্তর: -35 ডিগ্রির নিচে বা +55 ডিগ্রির উপরে বর্ধিত এক্সপোজার সীল এবং তৈলাক্তকরণ চাপের কারণে রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি বাড়িয়ে দিতে পারে।

প্রশ্ন: উচ্চ থ্রুপুট ব্যবহারের অধীনে কোন পরিমাপযোগ্য কর্মক্ষমতা হ্রাস আছে?

উত্তর: 60 কেজি/মিনিটের উপরে টেকসই উচ্চ প্রবাহ অপারেশনে, সিস্টেমের কার্যকারিতা স্থিতিশীল থাকে, কিন্তু ভালভ অ্যাকচুয়েশন ফ্রিকোয়েন্সি পরিধানের হারকে কিছুটা বাড়িয়ে দেয়। ফিল্ড ডেটা 5- বছরের হেভি-ডিউটি ​​চক্রে 3% এর কম থ্রুপুট দক্ষতা হ্রাস নির্দেশ করে।
